Honovaná trubka



Bezešvá honovaná trubka tažená za studena-

Vyrábí se z bezešvých mechanických nebo přesných trubek s následným tažením za studena, tepelným zpracováním v případě potřeby, rovnáním a vnitřním honováním. Obvykle se volí, když kupující požadují bezešvou hlaveň, kontrolované rozměry a flexibilitu pro zakázková množství nebo povrchové úpravy vývrtu.

Mezi typické materiály patří E235, E355, MT1020, 1026, 1035, 1045, 4130 a 4140.

Skived and Roller-Burnished Tube – SRB Tube

Zpracování SRB kombinuje vnitřní rýhování s válečkovým leštěním. Skining vytváří požadovaný rozměr a tvar otvoru, zatímco leštění válečkem plasticky vyhlazuje povrchové špičky.

SRB je často vybírán pro opakovanou výrobu válců OEM, kde je důležitá efektivita výroby a konzistentní plochý-povrch. Potřebný povrchový profil musí stále odpovídat systému těsnění a použití.

Svařovaná válcová trubka-tažená za studena / DOM

Svařovaná trubka je tažena za studena přes trn, aby se zlepšila rozměrová přesnost, soustřednost a konzistence povrchu. Poté může být broušena nebo dokončena SRB.

Trubky válce DOM mohou poskytnout nákladově-efektivní volbu pro vhodné hydraulické a pneumatické aplikace, ale integrita svaru, oválnost, variace stěny a rozhodující produktový standard musí být dohodnuty před objednávkou.

Připraveno-k-hone Tube

Trubky připravené-k-honování jsou dodávány s přídavkem na obrábění na vnitřním průměru, takže zákazník může provést konečné honování po řezání, svařování nebo jiné výrobě.

Tuto možnost vyberte, když:

Konečný vývrt musí být dokončen po výrobě hlavně

Vaše továrna řídí svůj vlastní profil povrchu-specifického těsnění

Je vyžadováno -nestandardní konečné ID

Opravy nebo renovace vyžadují dodatečný přídavek na vrtání

Znuděná a honovaná těžká-nástěnná trubka

Bezešvou trubku -dokončenou za tepla nebo těžkou{1}}stěnu lze vyvrtat a honovat, když je požadovaný průřez stěny nebo průměr mimo praktický rozsah taženého za studena-. Dostupnost, soustřednost, přídavek na obrábění a konečná tolerance musí být posouzeny podle výkresu.



Hydraulická válcová trubka ASTM A519 – bezešvé uhlíkové a slitinové mechanické trubky s možností broušení nebo SRB

EN 10305-1 E355 honovaná bezešvá ocelová trubka – vysoce pevná trubka válce

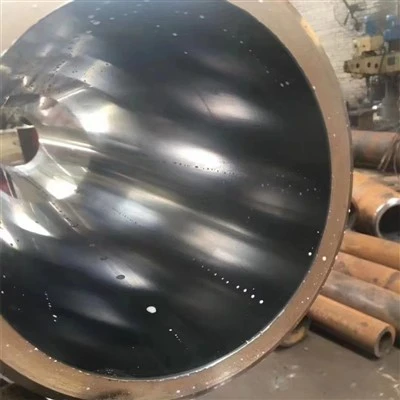

Honovaná bezešvá ocelová trubka DIN 2391 ST52 – starší požadavky na nákup ST52

Honovaná trubka ASTM A519 4130 – možnost slitiny chromu-molybdenu

Honovaná trubka ASTM A519 4140 – trubka válce ze slitiny s vyšší{1}}pevností

Trubky válců s tolerancí ISO H8 — výběr přesné tolerance otvoru

Válcové trubky s tolerancí H9 ISO – ekonomická možnost tolerance otvoru

Trubka hydraulického válce JIS G 3473 – trubky z uhlíkové oceli určené pro válce válců



Parametr	Obecný rozsah nabídek	Požadavek na objednání
Konstrukce základní-trubky	Za studena-tažená bezešvá, svařovaná za studena-tažená/DOM, za tepla-dokončená vrtaná trubka	Uveďte, zda je povinná bezproblémová stavba
Zpracování vývrtu	Honované, broušené a leštěné válečkem, připraveno k broušení	Specifikujte hotový nebo obrobený-vývrt
Normy	ASTM A519/A519M, EN 10305-1, EN 10305-2, JIS G 3473, starší DIN 2391 a požadavky na výkresy	Uveďte standardní vydání a jakékoli doplňující požadavky
Třídy uhlíkové oceli	E215, E235, E255, E355, MT1020, 1020, 1026, 1035, 1045	Potvrďte třídu a stav dodávky
Třídy legované oceli	25CrMo4, 42CrMo4, 4130, 4140	Mechanické vlastnosti musí být svázány s tepelným-zpracováním
Starší stupně	ST35, ST45, ST52	Nenahrazujte moderní třídou bez technické kontroly
Hotové ID	Přibližně 5–450 mm / 0,197–17,717 palce	Dostupnost závisí na jakosti, procesu a toleranci
Vnější průměr	Přibližně 20–500 mm / 0,787–19,685 palce	Musí se zkontrolovat vnější, ID a kombinace stěny
Tloušťka stěny	Přibližně 0,5–50 mm / 0,020–1,969 palce	Ne každá tloušťka je k dispozici pro každý průměr
Délka	Délky řezu až do přibližně 12 000 mm / 39,4 ft	Uveďte délkovou toleranci a přídavek na obrábění
Tolerance ID	H8 nebo H9; H7/H10 podléhá technické kontrole	Hodnota tolerance ISO se mění s nominální velikostí otvoru
Drsnost vývrtu	Běžně uváděný rozsah Ra 0,2–0,8 μm	Konečná hodnota závisí na procesu honování/SRB a designu těsnění
Podmínka dodání	+C, +LC, +SR, +A nebo +N podle potřeby	Mechanické hodnoty musí odpovídat objednanému stavu
Vnější ochrana	Olejovaná, fosfátovaná, černá nebo jiná dohodnutá ochrana	Potvrďte dobu uložení a cílové prostředí
Koncová podmínka	Hladké, čtvercové{0}}řezané, zbavené otřepů, zkosené nebo obrobené	Pro závity, porty nebo speciální konce je nutný výkres
Dokumentace	MTC, zpráva o rozměrech, zpráva o drsnosti, NDT nebo kontrola třetí{0}}stranou	Uveďte všechny požadavky na dokumenty v RFQ a PO

Výše uvedené rozsahy tvoří obecnou cenovou obálku. Nesmí být interpretovány jako potvrzení, že je k dispozici každý průměr, stěna, jakost, proces a kombinace tolerancí.



H8 a H9 jsou třídy tolerance ISO pro hotový vnitřní průměr. Nejedná se o jakosti oceli, specifikace drsnosti povrchu- ani jmenovité tlaky.

U díry třídy H- je spodní odchylka nula a povolená kladná odchylka se mění s nominálním průměrem díry.

Referenční ISO tolerance vrtání

Nominální hotové ID	Tolerance vrtání H8	Tolerance vrtání H9
Nad 18 až 30 mm	0 / +0.033 mm	0 / +0.052 mm
Přes 30 až 50 mm	0 / +0.039 mm	0 / +0.062 mm
Nad 50 až 80 mm	0 / +0.046 mm	0 / +0.074 mm
Nad 80 až 120 mm	0 / +0.054 mm	0 / +0.087 mm
Nad 120 až 180 mm	0 / +0.063 mm	0 / +0.100 mm
Nad 180 až 250 mm	0 / +0.072 mm	0 / +0.115 mm
Nad 250 až 315 mm	0 / +0.081 mm	0 / +0.130 mm
Nad 315 až 400 mm	0 / +0.089 mm	0 / +0.140 mm



Rozhodující vydání ISO 286-2 a interval velikosti vrtání-by měly být uvedeny v objednávce. Pro otvory mimo tuto tabulku si vyžádejte potvrzení tolerance specifické pro daný rozměr.

Kdy zvolit H8

Zvažte H8, když konstrukce válce vyžaduje těsnější ovládání vrtání, menší rozměrové odchylky nebo užší ovládání sestavy pístu a těsnění.

Kdy zvolit H9

H9 může být dostačující, když uspořádání těsnění a vedení umožňuje větší vůli a pořizovací náklady jsou důležitější než užší tolerance H8.

Správná volba musí vycházet z požadavků na systém nákresu válce a těsnění-. Výběr H8 nekompenzuje nesprávné zaoblení, zkosení, zvlnění nebo strukturu povrchu.

Faktor výběru	Honed Bore	Skived & Roller-Leštěný vývrt
Princip zpracování	Odstraňování abrazivního materiálu	Řezání s následným plastickým hlazením
Typický charakter povrchu	Řízené šrafování-	Hladký leštěný-povrch
Korekce geometrie vrtání	Silná schopnost korigovat lokální geometrii vrtání	Silný, když jsou vstupní trubka a nástroje správně řízeny
Efektivita výroby	Vhodné pro flexibilní množství a kontrolu dokončení	Často se upřednostňuje pro opakující se-výrobu s vyšším objemem
Oprava nebo nadrozměrná úprava	Dobře se hodí	Vyžaduje proces-specifickou kontrolu
Přijetí povrchu	Ra plus křížové{0}}šrafování/profil, jak je uvedeno	Ra plus parametry plošiny/profilu podle specifikace
Nejlepší přístup k nákupu	Definujte hotové ID, toleranci a profil povrchu	Definujte hotové ID, toleranci, profil a vstupní trasu trubky

Vizuálně „zrcadlový-vývrt není automaticky nejlepší těsnící povrch. Příliš hrubý otvor může poškodit těsnění, zatímco povrch, který je příliš hladký, může mít nedostatečné mazání. Pokud to vyžaduje dodavatel těsnění, specifikujte další parametry, jako jsou Rz, Rpk, Rk, Rvk, poměr materiálu a povrchovou vrstvu, spíše než schvalování vrtání pouze Ra.



Rodina třídy	Charakteristiky nákupu	Pozor na výběr
E215 / E235	Přesné třídy s nižší{0}}pevností a užitečnými charakteristikami tvarování a svařování	Potvrďte dodací podmínky a požadované mechanické vlastnosti
MT1020/1020/1026	Běžné uhlíkové mechanické-trubky pro obrábění a výrobu svařovaných válců	Třída ASTM nedefinuje dokončený honovaný otvor
E355 / starší požadavky ST52	Často řazen do užšího výběru pro vyšší-zátěžové průmyslové válce	ST52 a E355 nesmí být považovány za automaticky zaměnitelné
C35E / 1035	Možnosti středního-uhlíku nabízejí vyšší potenciál pevnosti a tvrdosti	Další pozornost vyžaduje svařitelnost a tepelné zpracování
C45E / 1045	Vybírá se tam, kde je důležitá pevnost, odolnost proti opotřebení a výkon obrábění	Může být nutné předehřátí nebo řízené svařovací postupy
25CrMo4 / 4130	Chromová-skupina molybdenu pro aplikace-citlivé na únavu nebo vyšší{2}}pevnost	Potvrďte standard materiálu, tepelné zpracování a postup svařování
42CrMo4 / 4140	Řada slitin s vyšší{0}}pevností pro náročné mechanické zatížení	Vlastnosti se podstatně liší podle kalení, popouštění a velikosti průřezu





Podobné názvy ze systémů ASTM, EN, DIN, SAE, JIS a GB nejsou automaticky ekvivalentní. Před schválením náhrady porovnejte:

Chemické složení

Podmínka dodání

Požadavky na tah a průtažnost

Tvrdost

Požadavky na dopad

Cesta tepelného-zpracování

Svařitelnost

Rozměrový standard

Požadovaná kontrola a certifikace

Norma	Hlavní rozsah	Honed-Poznámka k nákupu trubek
ASTM A519/A519M	Bezešvé mechanické trubky z uhlíkové a legované oceli	Přidejte požadované hotové ID, toleranci, drsnost, přímost a proces honování/SRB do objednávky
EN 10305-1	Bezešvé za studena tažené-trubky pro přesné aplikace	Specifikujte jakost oceli a dodací podmínky jako +SR nebo +N
EN 10305-2	Svařované za studena tažené-trubky pro přesné aplikace	Potvrďte požadavky na trasu svaru, variaci stěny a{0}}vývrtu
EN 10305-4 / EN 10305-6	Trubky pro hydraulické a pneumatické energetické systémy	Tyto normy jsou běžně spojovány s tlakovým{0}}potrubím a nesmí automaticky nahrazovat specifikaci válce-hlavně
JIS G 3473	Trubky z uhlíkové oceli pro válce válců	Uveďte jakost, rozměrovou třídu, povrchovou úpravu a požadavky na kontrolu
DIN 2391	Starší požadavek na přesnost-trubice	Určete přesné vydání a srovnejte terminologii třídy ST{0}} s aktuální specifikací nákupu
ISO 286-2	Toleranční třídy a mezní odchylky pro díry a hřídele	Použijte jej k definování číselných limitů vrtání H8/H9 pro příslušnou jmenovitou velikost



V závislosti na objednané konstrukci a velikosti trubky může výrobní postup zahrnovat:

Ověření čísla-materiálu a tepla-

Bezproblémová výroba propichovacích nebo svařovaných-trubek

Tažení za studena nebo kreslení přes trn

Žíhání, normalizace nebo odbourávání stresu

Rovnání a kontrola rozměrů

Příprava přídavku na vrtání nebo obrábění

Přesné honování nebo frézování a leštění válečkem

Čištění vývrtu a ověřování povrchu

Řezání, odstraňování otřepů, úkosování nebo CNC obrábění konců

Závěrečná kontrola, značení, ochrana proti korozi a exportní balení



Přesné honování

Lyžování a leštění válečkem

Hluboká-děra nuda

Zkrácení-na-délku zpracování

CNC soustružení a čelní soustružení

Závitování a speciální příprava zakončení

Broušení vnějšího průměru nebo dohodnutá vnější povrchová úprava

Olej pro prevenci fosfátování a dočasné koroze-

Vlastní značení a balení

Zpracování OEM-založené na výkresech

Všechny speciální obráběcí rozměry by měly být řízeny schváleným výkresem spíše než slovním popisem.



Spolehlivý plán kontroly{0}} trubek musí ověřit materiál, geometrii trubky a funkční povrch otvoru.

Oblast kontroly	Typické ověření
Materiální identita	Třída, tepelné číslo, norma produktu a dodací podmínky
Chemické a mechanické vlastnosti	Kontrola a testování MTC požadované řídící normou nebo PO
Rozměry	Hotový vnitřní průměr, vnější průměr, tloušťka stěny, délka a koncové rozměry
Geometrie vývrtu	Kulatost, kuželovitost, válcovitost, místní odchylka a přímost, kde je specifikováno
Stav povrchu	Měření drsnosti/profilu, vizuální kontrola a kontrola škrábanců, důlků nebo chvění
Integrita trubky	UT, ET nebo jiná dohodnutá metoda NDT, pokud je to vhodné
Kontrola tlaku nebo těsnosti	Provádí se pouze v případě, že to vyžaduje příslušná norma nebo specifikace nákupu
Sledovatelnost	Tepelné/šaržové značení spojené s kontrolními dokumenty
Čistota	Čištění vývrtu, suchý stav a zakryté konce
Nezávislá kontrola	Po dohodě lze zajistit SGS, BV, TÜV nebo jinou jmenovanou agenturu

Dokumenty dostupné na základě objednávky

EN 10204 3.1 Certifikát o zkoušce materiálu

Rozměrová kontrolní zpráva

Zpráva o drsnosti vývrtu

Protokol o tvrdosti nebo mechanické zkoušce

Hlášení NDT tam, kde je uvedeno

Osvědčení o shodě

Balicí seznam a obchodní přepravní dokumenty

Kontrolní zpráva třetí strany, pokud je sjednána samostatně

EN 10204 3.1 MTC a nezávislá{1}}kontrola třetí strany jsou odlišné požadavky. Uveďte obě samostatně, pokud jsou obě vyžadovány.

Hotový vnitřní povrch může být poškozen vlhkostí, znečištěním, nárazem nebo nezakrytými konci trubek. Těsnění by proto mělo chránit otvor stejně pečlivě jako vnější povrch trubky.

Dostupná opatření balení zahrnují:

Vyčistěte a vysušte vnitřní otvor

Dočasný olej pro prevenci koroze-

Plastové uzávěry nebo utěsněné konce trubek

VCI nebo voděodolný obal

Ochranné rozpěrky mezi hotové trubky

Ocelové-svazky

Dřevěné bedny nebo exportní překližkové přepravky

Externí identifikační štítky

Vyztužení kontejneru pro snížení pohybu při přepravě

V případě dlouhodobého-skladování, vlhkých destinací nebo námořní přepravy uveďte požadovanou dobu ochrany proti korozi-na RFQ.



Stavební a zemní zařízení

Válcové sudy pro bagry, nakladače, buldozery, jeřáby, betonová zařízení a zvedací systémy.

Zemědělské stroje

Hydraulické válce používané v traktorech, kombajnech, lisech, zařízeních na zpracování půdy a zemědělských přídavných zařízeních.

Těžba a manipulace s materiálem

Těžké-válce pro těžební stroje, dopravníky, hydraulické podpěry, vysokozdvižné vozíky a zařízení pro manipulaci s volně loženým zbožím-.

Průmyslové stroje

Trubky válců pro hydraulické lisy, vstřikovací-lisy, zařízení-pro tlakové lití, obráběcí stroje a průmyslovou automatizaci.

Mobilní a dopravní zařízení

Vyklápěcí-válce nákladních automobilů, zvedací systémy přívěsů, zařízení na odpadky, stroje pro údržbu železnic a další mobilní hydraulické systémy.

Pneumatické zařízení

Přesné trubky pro pneumatické pohony a průmyslové systémy, kde tolerance vrtání a povrchová úprava odpovídají zvoleným těsněním a provozním podmínkám.



Více{0}}standardní výběr produktů

Podporujeme zadávání zakázek v rámci požadavků na nákup ASTM, EN, DIN a JIS a pomáháme kupujícím porovnat kvalitu, stav a možnosti zpracování před objednáním.

Základní trubka a povrchová úprava vývrtu k sobě pasovaly

Cenová nabídka odděluje konstrukci trubky, jakost materiálu a dodací podmínky od finálního honování nebo požadavků SRB. To snižuje riziko získání správné třídy oceli s nesprávným stavem otvoru.

Vlastní zpracování-založené na kreslení

Délky řezu, tolerance, přídavek na obrábění, příprava konce a dodatečná výroba mohou být porovnány s vaším výkresem.

Kontrola definovaná před výrobou

Požadované MTC, protokoly o rozměrech, ověření drsnosti, NDT a nezávislá kontrola mohou být začleněny do objednávky spíše než požadovány po výrobě.

Balení zaměřené na export-

Hotové otvory lze před exportním balením vyčistit, chránit a zakrýt, aby se snížila koroze a poškození při manipulaci.

Jeden technický kontakt pro objednávku

Xi'an Dongmeng Group Co., Ltd. koordinuje kontrolu specifikací, cenovou nabídku, zpracování, dokumentaci, balení a požadavky na přepravu prostřednictvím jednoho kontaktu pro projekt.

1. Jaký je rozdíl mezi honovanou trubkou a obyčejnou bezešvou trubkou?

Bezešvá trubka popisuje konstrukci trubky. Honovaná trubka popisuje hotový vnitřní otvor. Bezešvá trubka není připravena na válec-, pokud nebyly dokončeny a zkontrolovány také požadované vnitřní průměry, tolerance, drsnost a geometrie.

2. Jsou povrchové-třídy H8 a H9?

Č. H8 a H9 jsou třídy rozměrové tolerance. Nedefinují drsnost, kulatost, jakost materiálu ani tlakovou kapacitu. Požadavek na povrch otvoru musí být uveden samostatně.

3. Mám si vybrat vrtání H8 nebo H9?

Vyberte si podle výkresu, vedení pístu a požadavků na těsnění. H8 poskytuje přísnější kontrolu rozměrů, zatímco H9 může snížit náklady na zpracování, když konstrukce umožňuje širší toleranci otvoru.

4. Je honovaná trubka lepší než trubka SRB?

Ani jeden proces není univerzálně lepší. Honování nabízí flexibilní korekci geometrie a kontrolovaný kříž{1}}šrafovaný povrch. SRB je atraktivní pro efektivní výrobu OEM a hladký povrch-typu plateau. Výběr by měl určovat systém těsnění a požadovaný profil povrchu.

5. Může E355 nahradit ST52?

Neschvalujte nahrazení pouze jménem. ST52 se běžně používá ve starších specifikacích, zatímco E355 se objevuje v současných EN přesných-nákupech elektronek. Musí se porovnávat chemie, mechanické vlastnosti, dodací stav, rozměry a požadavky na kontrolu.

6. Je ASTM A519 hydraulickým tlakovým-potrubím standardní?

ASTM A519 je mechanická- specifikace hadic. Může poskytnout vhodný základní materiál pro válce hydraulických válců, ale samostatně nedefinuje dokončený honovaný otvor ani nestanoví bezpečný pracovní tlak hotového válce.

7. Můžete dodat 4130 nebo 4140 honované trubky válce?

Tyto třídy lze zkontrolovat pro aplikace s vyšší{0}}pevností válců. Uveďte prosím požadovanou materiálovou normu, stav tepelného-zpracování, mechanické vlastnosti, rozměry, požadavky na svařování a plán kontroly.

8. Jakou drsnost vrtání mám specifikovat?

Správná hodnota závisí na materiálu těsnění, mazání, rychlosti, tlaku a požadavcích na-profil povrchu. Ra 0,2–0,8 μm je běžný rozsah nabídek pro různé honované a SRB produkty, ale měla by se řídit specifikace dodavatele výkresu nebo těsnění.

9. Můžete dodat vlastní ID a délky řezu?

Vlastní rozměry a délky řezu lze zkontrolovat. Zahrňte hotové ID, vnější průměr nebo tloušťku stěny, toleranci délky, toleranci otvoru, přídavek na obrábění a objednané množství.

10. Které kontroly lze zajistit?

V závislosti na řídící normě a objednávce může kontrola zahrnovat kontrolu MTC, měření rozměrů, testování drsnosti, testování tvrdosti, UT/ET a kontrolu nezávislou třetí stranou-.

11. Jaké informace ovlivňují ceny broušených trubek?

Cena je ovlivněna především jakostí, bezešvou nebo svařovanou konstrukcí, hotovým vnitřním a venkovním průměrem, tloušťkou stěny, třídou tolerance, profilem povrchu, délkou, objednacím množstvím, opracováním, zkoušením, dokumentací a balením.

12. Jaké jsou MOQ a doba výroby?

MOQ a doba výroby závisí na tom, zda je požadovaná velikost dostupná ze stávající výroby základních-trub, zvolené jakosti, nástrojů, procesu honování nebo SRB, testování a množství. Měly by být potvrzeny po technické kontrole, spíše než uváděny jako jedna univerzální hodnota.

13. Jak by měly být broušené trubky baleny pro námořní zásilku?

Vývrt by měl být vyčištěn, chráněn proti korozi, uzavřen a izolován od kontaminace. Vodotěsné nebo VCI balení, páskované svazky, pouzdra a vyztužení kontejnerů lze vybrat podle místa určení a doby skladování.

14. Co bych měl zahrnout do RFQ?

Pošlete normu a vydání, jakost, dodací podmínky, bezešvou nebo svařovanou konstrukci, proces vrtání, ID, vnější průměr nebo stěnu, toleranci, drsnost/profil, délku, množství, konečné zpracování, kontrolní dokumenty, balení a místo určení.



Pro rychlejší technickou kontrolu zkopírujte a vyplňte následující formát RFQ:

Standardní a vydání:

Třída oceli:

Podmínka dodání:

Bezešvé / svařované / DOM:

Honované / SRB / připravené k broušení:

Hotové ID:

OD nebo tloušťka stěny:

Tolerance ID:

Drsnost/profil povrchu:

Délka a tolerance délky:

Koncová příprava nebo obrábění:

Množství:

Požadavky na kontrolu a dokumentaci:

Požadavek na balení:

Cílový přístav:

Aplikace a pracovní podmínky:

Výkresová příloha:





Telefon: +86 157 6921 4734
E-mail:office@dongmjd.com
WhatsApp:Dong: +86 157 6921 4734
Kancelář:Pokoj 4107, Runfeng Building, Sanqiao New Street, Weiyang District, Xi'an City, provincie Shaanxi

Vyžádejte si cenovou nabídku na broušenou trubku
Pošlete svůj výkres





Xi'an Dongmeng Group Co., Ltd. je jedním z předních výrobců a dodavatelů broušených trubek v Číně. Srdečně vás vítáme, abyste si zde z naší továrny koupili nebo velkoobchodně koupili levnou honovanou trubku na skladě. Všechny přizpůsobené produkty mají vysokou kvalitu a konkurenceschopnou cenu. Pro bezplatný vzorek nás nyní kontaktujte.
