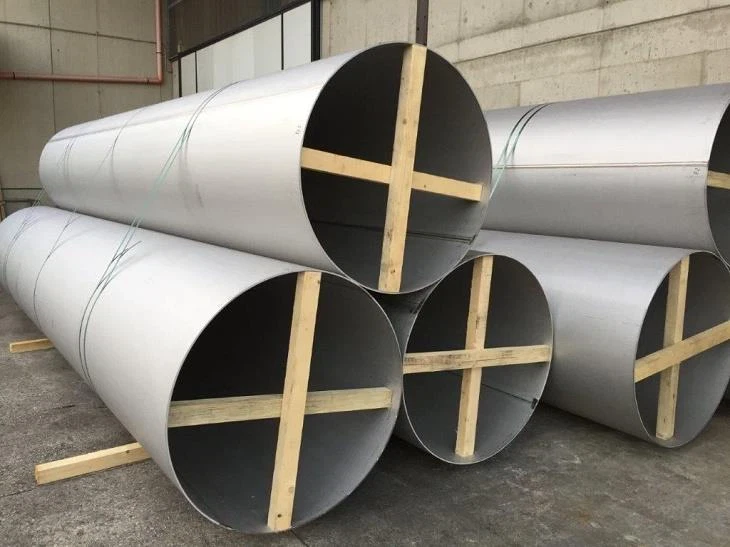

ASTM A358 TP316l je nízký - uhlík, austenitic, oblouk - svařované potrubí z nerezové oceli proslulé pro svou výjimečnou odolnost proti korozi, vysokou - teplotní pevnost a nadřazenost. Jeho kritický obsah uhlíku („L“ znamená nízký uhlík) účinně snižuje srážení karbidu během svařování, což výrazně zlepšuje svařovatelnost a zvyšuje intergranulární odolnost proti korozi ve svarové oblasti. Tento materiál se široce používá v aplikacích, které vyžadují nejvyšší úroveň hygieny a trvanlivosti, včetně zpracování potravin a nápojů, stavebních struktur, jaderných energetických zařízení, kotlů a ropných a petrochemických zařízení. ASTM A358 TP316L CL1 dále nabízí širokou škálu tlakových hodnocení (od třídy 10 do třídy 160), aby splňovaly tlakové požadavky různých provozních podmínek. Kromě toho jsou uhlíkové varianty nízké - k dispozici v řadě 304 a 316, což poskytuje flexibilnější a spolehlivější řešení pro širokou škálu průmyslových aplikací.
Profesionální tým
Dodávka 7x24 hodin
Popis produktů
| Specifikace | ASTM A358 / A358M |
| Typ | Svařovaná trubka |
| Průměr | 6NB až 1200 NB |
| Standardy | ASME |
| Tloušťka stěny | Sch.5, 10, 20, 30, 40, 60, 80, 100, 120, 140, 160, xx, (3 mm až 100 mm tloušťka) |
| Stupně | ASTM A 358 304, 304L, 310S, 316,316L, 316H, 317L, 321,321H, 347, 347H, 904L |
| Velikost vnějšího průměru | Electric Fusion Wooded / EFW / ERW - 8 "NB až 110" NB |
| Třídy potrubí A358 (CL) | ASTM A358 Cl1, Cl2, Cl3, Cl4, Cl5 |
| EFW potrubí konec | Prosté konce / zkosené konce |
| Specializovaný výrobce | ASME B36.10 ASTM A358 TP304 Svařovaná trubka třídy 2 |
ASTM A358 Chemické složení z nerezové oceli
|
Materiál |
% Max ASTM A358 Chemické složení |
||||||||||
| C | Mn | P | S | Si | Cr | Ni | Mo | N B | NB | Ti | |
| A358 TP304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0-20.0 | 8.0-11.0 | … | … | … | … |
| A358 TP304L | 0.035 D | 2.00 | 0.045 | 0.030 | 1.00 | 18.0-20.0 | 8.0-13.0 | … | … | … | … |
| A358 TP316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 11.0-14.0 | 2.00-3.00 | … | … | … |
| A358 TP316L | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 10.0-14.0 | 2.00-3.00 | … | … | … |
| A358 TP316ti | 0.08 | 2.00 | 0.045 | 0.030 | 0.75 | 16.0-18.0 | 10.0-14.0 | 2.00-3.00 | 0.10 | … | 5x(C+N)-0.70 |
Nominální tloušťka stěny ASTM A358 TP316L
| NPS označení | Vnější průměr | Nominální tloušťka stěny | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| v. | mm | Plán 5SA | Plán 10SA | Plán 40SA | Plán 80SA | |||||
| v. | mm | v. | mm | v. | mm | v. | mm | |||
| 8 | 8.625 | 219.08 | 0.109 | 2.77 | 0.148 | 3.76 | 0.322 | 8.18 | 0.500 | 12.70 |
| 10 | 10.750 | 273.05 | 0.134 | 3.40 | 0.165 | 4.19 | 0.365 | 9.27 | 0.500B | 12.70B |
| 12 | 12.750 | 323.85 | 0.156 | 3.96 | 0.180 | 4.57 | 0.375B | 9.52B | 0.500B | 12.70B |
| 14 | 14.000 | 355.60 | 0.156 | 3.96 | 0.188B | 4.78B | ... | ... | ... | ... |
| 16 | 16.000 | 406.40 | 0.165 | 4.19 | 0.188B | 4.78B | ... | ... | ... | ... |
| 18 | 18.000 | 457.20 | 0.165 | 4.19 | 0.188B | 4.78B | ... | ... | ... | ... |
| 20 | 20.000 | 508.00 | 0.188 | 4.78 | 0.188B | 4.78B | ... | ... | ... | ... |
| 22 | 22.000 | 558.80 | 0.188 | 4.78 | 0.218B | 5.54B | ... | ... | ... | ... |
| 24 | 24.000 | 609.60 | 0.218 | 5.54 | 0.250 | 6.35 | ... | ... | ... | ... |
| 30 | 30.000 | 762.00 | 0.250 | 6.35 | 0.312 | 7.92 | ... | ... | ... | ... |
Hmotnost ASTM A358 TP316L CL1 Svařovaná trubka
| Nominální | Mimo | Nominální tloušťka stěny(MM) | ||||||||
| Průměr | Průměr | ASME B36.19M | ASME B36.10M | |||||||
| NPS | (MM) | Sch5s | Sch10S | Sch40s | Sch80s | Sch5 | Sch10 | Sch20 | Std | Xs |
| 1/4 | 13.72 | - | 1.65 | 2.24 | 3.02 | - | 1.65 | - | 2.24 | 3.02 |
| 3/8 | 17.15 | - | 1.65 | 2.31 | 3.2 | - | 1.65 | - | 2.31 | 3.2 |
| 1/2 | 21.34 | 1.65 | 2.11 | 2.77 | 3.73 | 1.65 | 2.11 | - | 2.77 | 3.73 |
| 3/4 | 26.67 | 1.65 | 2.11 | 2.87 | 3.91 | 1.65 | 2.11 | - | 2.87 | 3.91 |
| 1 | 33.4 | 1.65 | 2.77 | 3.38 | 4.55 | 1.65 | 2.77 | - | 3.38 | 4.55 |
| 1 1/4 | 42.16 | 1.65 | 2.77 | 3.56 | 4.85 | 1.65 | 2.77 | - | 3.56 | 4.85 |
| 1 1/2 | 48.26 | 1.65 | 2.77 | 3.68 | 5.08 | 1.65 | 2.77 | - | 3.68 | 5.08 |
| 2 | 60.33 | 1.65 | 2.77 | 3.91 | 5.54 | 1.65 | 2.77 | - | 3.91 | 5.54 |
| 2 1/2 | 73.03 | 2.11 | 3.05 | 5.16 | 7.01 | 2.11 | 3.05 | - | 5.16 | 7.01 |
| 3 | 88.9 | 2.11 | 3.05 | 5.49 | 7.62 | 2.11 | 3.05 | - | 5.49 | 7.62 |
| 3 1/2 | 101.6 | 2.11 | 3.05 | 5.74 | 8.08 | 2.11 | 3.05 | - | 5.74 | 8.08 |
| 4 | 114.3 | 2.11 | 3.05 | 6.02 | 8.56 | 2.11 | 3.05 | - | 6.02 | 8.56 |
| 5 | 141.3 | 2.77 | 3.4 | 6.55 | 9.53 | 2.77 | 3.4 | - | 6.55 | 9.53 |
| 6 | 168.28 | 2.77 | 3.4 | 7.11 | 10.97 | 2.77 | 3.4 | - | 7.11 | 10.97 |
| 8 | 219.08 | 2.77 | 3.76 | 8.18 | 12.7 | 2.77 | 3.76 | 6.35 | 8.18 | 12.7 |
| 10 | 273.05 | 3.4 | 4.19 | 9.27 | 12.7 | 3.4 | 4.19 | 6.35 | 9.27 | 12.7 |
| 12 | 323.85 | 3.96 | 4.57 | 9.53 | 12.7 | 3.96 | 4.57 | 6.35 | 9.53 | 12.7 |
| 14 | 355.6 | 3.96 | 4.78 | 9.53 | 12.7 | 3.96 | 6.35 | 7.92 | 9.53 | 12.7 |
| 16 | 406.4 | 4.19 | 4.78 | 9.53 | 12.7 | 4.19 | 6.35 | 7.92 | 9.53 | 12.7 |
| 18 | 457.2 | 4.19 | 4.78 | 9.53 | 12.7 | 4.19 | 6.35 | 7.92 | 9.53 | 12.7 |
| 20 | 508 | 4.78 | 5.54 | 9.53 | 12.7 | 4.78 | 6.35 | 9.53 | 9.53 | 12.7 |
| 22 | 558.8 | 4.78 | 5.54 | - | - | 4.78 | 6.35 | 9.53 | 9.53 | 12.7 |
| 24 | 609.6 | 5.54 | 6.35 | 9.53 | 12.7 | 5.54 | 6.35 | 9.53 | 9.53 | 12.7 |
| 26 | 660.4 | - | - | - | - | - | 7.92 | 12.7 | 9.53 | 12.7 |
| 28 | 711.2 | - | - | - | - | - | 7.92 | 12.7 | 9.53 | 12.7 |
| 30 | 762 | 6.35 | 7.92 | - | - | 6.35 | 7.92 | 12.7 | 9.53 | 12.7 |
| 32 | 812.8 | Tloušťka: 6,35 ~ 30 mm | ||||||||
| | | | | |||||||||
| 84 | 2133.6 | |||||||||
| Poznámka | (1) Označení: V rámci výrobní schopnosti. Pouze výrobce v Indii poskytoval testovací certifikát mlýna | |||||||||
| (2) Jiný nominální průměr a tloušťka stěny podléhající schválení dodavatele a kupujícího. | ||||||||||
| (3) výpočet vzorce pro hodnotu hmoty (kg/m): 304/l [w =0.02491 t (d - t)], 316/l [w =0.02507 t (d - t) | ||||||||||
